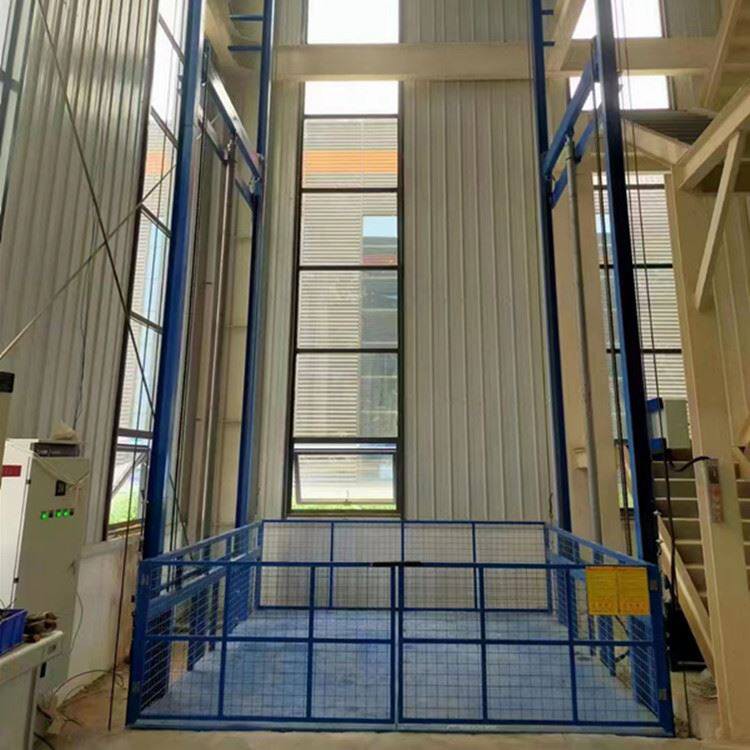

链条式升降机选型、安装与维保全流程指南

一、科学选型：六大关键参数决定成败

• 平台尺寸（长×宽）：必须满足最大尺寸货物的放置需求，并考虑操作人员必要的活动空间。同时需核对设备进出通道（门、走廊）的尺寸，确保平台或未安装的部件能够通过。

• 提升高度：指平台从最低停层运行到最高停层的垂直行程。需根据建筑楼层高度、基坑深度、顶层空间等现场条件精确测量确定。

• 停层数：需要设备在哪些楼层停靠？这决定了控制系统的楼层选择功能。

• 层门/洞口尺寸：每个停靠层的开口（门洞）宽度和高度是多少？这关系到货物进出是否顺畅，也影响层门的设计。

• 动力方式：液压驱动（平稳、力量大、噪音低）还是机械驱动（效率高、速度较快）？液压驱动更适合重载、精密场合。

• 运行速度：空载和满载下的升降速度（米/分钟）。速度并非越快越好，需兼顾效率与平稳性、安全性。重载设备通常速度较慢。

• 井道尺寸：设备所需的井道净空（长、宽、高）。

• 底坑深度：平台最低位置时，地面以下需要预留的空间深度，用于安装缓冲器、容纳链条等。

• 顶层高度：设备最高位置时，顶部需要的最小空间高度。

• 承载载荷：设备自重和载重对楼面或地基产生的压力，需由土建方确认其承载能力。

• 工作环境：室内还是室外？温度、湿度、粉尘、腐蚀性气体情况如何？这影响设备的防护等级（IP等级）和材质选择（如不锈钢、喷塑处理）。

• 控制方式：需要简单的按钮控制、楼层呼叫，还是与自动化系统（如PLC、生产线）联动的接口？

• 安全配置：除了国标强制要求的安全装置外，是否需要增加光幕保护、超载声光报警、远程监控等选配功能？

二、规范安装：为安全运行打下坚实基础

1. 现场勘测与准备：确认现场条件（井道尺寸、底坑、顶层空间、电源位置）与图纸完全一致。清理现场，确保有足够的作业空间和吊装条件。

2. 钢结构井道/框架安装：如需要，首先安装井道框架。确保立柱垂直度、横梁水平度在允许误差内，所有连接牢固可靠。

3. 导轨安装：这是保证运行平稳的关键。左右两侧导轨必须平行且垂直，每根导轨的垂直度偏差需严格控制（通常每5米不超过5毫米）。导轨接头需平整光滑。

4. 驱动装置与链条安装：将泵站、电机、链轮等驱动部件安装到位并找平找正。小心吊装并悬挂链条，调整其松紧度一致，确保多根链条受力均匀。

5. 平台/轿厢组装与吊装：在底层或安全区域组装好平台主体，然后整体吊入井道，与链条连接。安装护栏、层门等附件。

6. 电气系统安装：敷设电缆，安装控制柜、操作箱、各楼层呼梯盒、安全回路开关（限位开关、门锁开关等）。接线必须规范、牢固，标识清晰。

7. 调试与试运行：

• 机械调试：手动盘车检查有无卡阻，调整链条张紧度，检查各润滑点。

• 电气调试：检查各安全回路是否通畅，测试上下限位、急停开关是否有效。

• 空载试运行：全程点动运行，观察运行是否平稳、有无异响、停层是否准确。

• 负载试运行：逐步加载至额定载重的125%，进行静载和动载试验，检查结构、驱动系统、制动系统是否正常。

三、维护保养与故障排除：延长寿命的必修课

• 运行前检查各层门、护栏是否完好关闭。

• 听运行中有无异常噪音（如链条刮擦、金属撞击声）。

• 观察平台运行是否平稳，有无抖动、倾斜。

• 检查操作按钮、指示灯是否正常。

1. 链条系统：检查链条有无伸长、变形、裂纹，销轴是否松动。清洁链条并涂抹专用的链条润滑脂。

2. 导向系统：检查导轨有无严重磨损、变形，导轨支架是否牢固。清洁导轨表面油污。

3. 驱动系统：

• 液压型：检查液压油油位、油质，有无泄漏。清洗或更换滤芯。

• 机械型：检查减速机油位，电机运行电流、温升、异响。

4. 安全装置：测试所有限位开关、紧急停止开关、超载保护装置、防坠安全钳（如有）的功能有效性。

5. 结构紧固：全面检查并紧固所有螺栓连接，特别是振动部位的螺栓。

• 请厂家或专业机构进行全面检测，包括主要受力构件的无损探伤（如必要）。

• 更换液压油、减速机齿轮油。

• 校验安全阀压力设定值。

• 对电气控制系统进行全面检查、除尘和紧固。

• 无法启动：检查电源、急停开关、安全回路（门是否关好）、超载保护。

• 运行中有异响：检查链条是否缺油、与导轨或支架有无干涉、轴承是否损坏。

• 停层不准：检查平层感应装置（磁开关或编码器）是否移位或失效。

• 平台下滑（液压型）：检查液压阀组（如下降阀、平衡阀）是否内泄，油缸密封是否损坏。

• 电机过热：检查是否超载运行、电压是否过低、通风是否良好。

• 非专业人员严禁拆卸、调整安全装置。

• 任何维护必须在切断总电源并挂牌上锁后进行。

• 严禁超载使用，严禁在安全装置失效的情况下运行设备。
