导轨式升降设备全解析：从导轨系统到安全标准的完整指南

一、导轨式升降设备的核心优势与应用范围

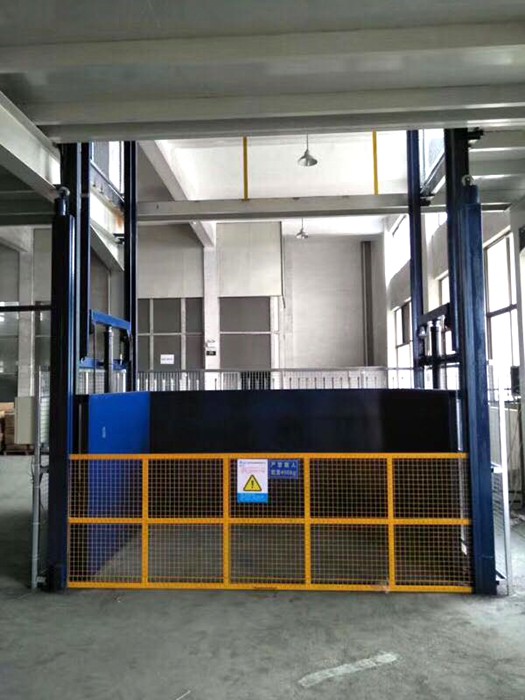

导轨式升降设备是沿着固定导轨运行的垂直运输机械，广泛应用于工业生产和仓储物流领域。与无导轨设备相比，导轨式设计具有以下显著优势：

1. 运行精度高：导轨导向保证平台垂直运行，停层精度可达±5mm

2. 安全性好：导轨系统本身具有防倾覆功能，配合安全钳提供多重保护

3. 稳定性强：特别适合高层提升，提升高度可达30米以上

4. 适应性强：可根据建筑结构设计不同形式的导轨系统

5. 维护方便：导轨系统易于检查和维护

主要应用领域：

• 制造业：生产线物料供给、成品下楼、设备安装

• 仓储物流：多层仓库货物存取、装卸平台连接

• 商业设施：超市货品上架、酒店后勤运输

• 特殊行业：车库车辆提升、舞台设备升降

二、导轨系统的设计与选型

导轨类型与特点

1. T型导轨

• 标准电梯常用导轨，强度和刚度好

• 规格：T75、T90、T125等，数字表示底面宽度

• 优点：标准化程度高，配件齐全

• 缺点：重量较大，安装要求高

2. 空心导轨

• 由钢板冷弯成型，重量较轻

• 常用规格：80×80、100×100、120×120mm

• 优点：成本较低，安装方便

• 缺点：刚度相对较小，适合低层提升

3. 角钢导轨

• 用角钢作为导轨，经济实用

• 规格：∠63×63×6、∠75×75×8等

• 优点：成本最低，易于加工

• 缺点：精度和寿命相对较低

4. 特殊导轨

• 不锈钢导轨：用于洁净、防腐环境

• 复合导轨：钢铝复合，兼顾强度和重量

• 非标导轨：根据特殊需求定制

导轨选型考虑因素

三、导轨安装精度标准

垂直度要求

• 全高度垂直偏差：≤H/2000（H为导轨高度）

• 每5米段偏差：≤2mm

• 相邻导轨接头处偏差：≤0.5mm

间距要求

• 两导轨间距离偏差：±2mm

• 导轨与基准线偏差：±2mm

• 多导轨平行度：≤2mm

接头要求

• 接头处台阶：≤0.05mm

• 接头间隙：≤0.5mm

• 接头错位：≤0.5mm

固定要求

• 支架间距：1.5-2.5米，根据载荷调整

• 固定螺栓：8.8级或以上高强度螺栓

• 防松措施：弹簧垫圈或双螺母

四、安全装置配置标准

1. 机械安全装置

• 安全钳：速度达到额定速度115%时动作

• 限速器：实时监测运行速度

• 缓冲器：在极限位置提供缓冲保护

• 门锁装置：所有防护门必须联锁

2. 电气安全装置

• 上下极限开关：机械和电气双重限位

• 超载保护装置：实时监测载荷，超载10%报警，20%停止

• 急停开关：操作台和底坑均需设置

• 相序保护：防止电机反转

3. 运行安全装置

• 平层装置：确保停层精度

• 防碰撞装置：超声波或红外探测

• 防剪切装置：门区安全保护

• 应急照明：停电时自动点亮

4. 维护安全装置

• 检修操作装置：检修时低速运行

• 安全支撑：检修时机械固定

• 锁定挂牌装置：维修时防止误操作

五、驱动系统选择指南

钢丝绳驱动

• 适用场景：提升高度>10米，载重<5吨

• 优点：技术成熟，提升高度大

• 缺点：需要定期调整绳长，有断绳风险

• 安全要求：安全系数≥10，定期无损检测

链条驱动

• 适用场景：提升高度<15米，载重1-10吨

• 优点：承载能力大，无需润滑

• 缺点：运行噪音较大，伸长需调整

• 安全要求：安全系数≥5，定期检查磨损

液压驱动

• 适用场景：大载重，低高度，要求平稳

• 优点：运行平稳，承载能力大

• 缺点：提升高度受限，有泄漏风险

• 安全要求：双重液压锁，应急下降装置

螺杆驱动

• 适用场景：精密提升，洁净环境

• 优点：精度高，自锁性好

• 缺点：速度慢，成本高

• 安全要求：过载保护，极限限位

六、控制系统的智能化发展

传统继电器控制

• 结构简单，成本低

• 故障率高，维护复杂

• 适合简单应用场景

PLC控制

• 可靠性高，功能强大

• 可编程，适应性强

• 已成为主流控制方式

智能控制系统

• 远程监控：通过互联网远程查看设备状态

• 故障诊断：自动分析故障原因并提供解决方案

• 预防性维护：基于运行数据预测维护需求

• 智能调度：多台设备协同工作优化效率

控制功能选择建议

1. 基本功能：上下运行、停止、紧急停止、故障显示

2. 常用功能：楼层选择、自动平层、超载保护、运行计数

3. 高级功能：远程监控、故障记录、运行数据统计、权限管理

4. 特殊功能：与生产线联动、与仓库管理系统对接、自动装卸

七、安装施工流程与质量控制

施工准备阶段

1. 技术交底：设计人员向施工人员详细说明技术要求

2. 材料验收：检查导轨、支架等主要材料质量

3. 测量放线：准确放出导轨安装基准线

4. 安全准备：制定安全措施，准备安全防护用品

导轨安装阶段

1. 支架安装：按设计位置安装导轨支架

2. 导轨吊装：使用专用工具吊装导轨

3. 初步固定：将导轨临时固定在支架上

4. 精度调整：使用激光仪调整导轨垂直度和间距

5. 最终固定：达到精度要求后完全紧固

设备安装阶段

1. 驱动系统安装：电机、减速器、制动器等

2. 平台安装：平台组装和吊装

3. 安全装置安装：限速器、安全钳、缓冲器等

4. 电气安装：控制柜、传感器、照明等

调试验收阶段

1. 空载调试：检查各部件运行情况

2. 负载调试：分级加载测试性能

3. 安全测试：验证所有安全装置功能

4. 连续运行：模拟实际工况连续运行

5. 最终验收：按验收标准逐项检查

八、维护保养体系

日常检查（操作人员负责）

1. 运行前检查：安全装置、润滑情况、异常声响

2. 运行中观察：运行平稳性、异常振动、异味

3. 运行后检查：清洁设备、记录异常情况

周度保养（维护人员负责）

1. 检查紧固件：导轨支架、连接螺栓

2. 检查润滑：导轨表面、链条、钢丝绳

3. 清洁设备：清除灰尘和杂物

4. 测试安全装置：急停开关、限位开关

月度保养（专业技术人员）

1. 全面检查：导轨磨损、驱动系统状态

2. 精度测量：导轨垂直度、间距

3. 电气检查：接线端子、接触器、传感器

4. 性能测试：运行速度、停层精度、噪声

年度大修（厂家或专业公司）

1. 解体检查：主要部件详细检查

2. 更换磨损件：钢丝绳、链条、轴承等

3. 精度恢复：重新调整导轨精度

4. 全面测试：按出厂标准进行全面测试

九、常见问题解决方案

问题一：运行时有异常声响

• 可能原因：导轨润滑不足、导轨接头不平、滚轮损坏

• 解决方案：

1. 清洁并润滑导轨

2. 检查并修整导轨接头

3. 更换损坏的滚轮或导靴

问题二：停层精度超差

• 可能原因：平层装置故障、控制系统问题、导轨垂直度偏差

• 解决方案：

1. 检查调整平层感应装置

2. 检查控制系统参数设置

3. 重新调整导轨垂直度

问题三：平台运行抖动

• 可能原因：导轨间距不均匀、驱动系统故障、负载不平衡

• 解决方案：

1. 检查调整导轨间距和平行度

2. 检查驱动电机和减速器

3. 确保负载均匀分布

问题四：安全装置误动作

• 可能原因：传感器故障、设定值不当、环境影响

• 解决方案：

1. 检查传感器状态和位置

2. 重新设定保护参数

3. 改善环境条件（防尘、防干扰）

十、技术发展趋势

趋势一：高精度导轨技术

• 高精度加工技术，直线度达到0.05mm/m

• 耐磨涂层技术，寿命延长3-5倍

• 自动润滑系统，减少维护工作量

趋势二：智能安全系统

• 多重冗余安全设计

• 智能诊断和预警系统

• 自适应安全保护

趋势三：绿色节能技术

• 能量回收系统

• 低摩擦导轨技术

• 智能节能运行模式

趋势四：模块化设计

• 标准化导轨模块

• 快速安装技术

• 易于扩展和改造

结语

导轨式升降设备作为工业垂直运输的重要解决方案，其技术已经相当成熟。正确选择、安装和维护导轨系统，是确保设备长期安全可靠运行的关键。随着智能化、节能化技术的发展，导轨式升降设备将在精度、效率和安全性方面达到新的高度。建议用户在选择设备时，不仅要关注设备本身的性能，还要重视安装质量和服务支持，确保设备能够真正满足生产需求，创造长期价值。
